| 横浜市道路局発注 |
| 平成21年度帷子川改修工事（その４） |
| 工事場所 |
横浜市旭区川井宿町４番１地先～４番６地先 |
| 工 期 |
平成２２年２月１６日～平成２２年１２月３日 |
| 工種 |
内訳 |
数量 |
単位 |
| もたれ護岸工 |
H＝7.9m |
60 |
m |
| 掘削工 |
ﾊﾞｯｸﾎｳ・ｸﾗﾑｼｪﾙ |
2,886 |
m3 |
| コンクリート工 |
|
774 |
m3 |
| 型枠工 |
化粧型枠・普通型枠 |
974 |
m2 |
| 裏込砕石 |
|
421 |
m3 |
| アスファルト舗装 |
|
407 |
m2 |
| ﾌｪﾝｽ付きガードレール |
|
1 |
式 |
| 排水施設工 |
|
1 |
式 |
| 仮設工 |
|
|
|
| 矢板工 |
SPⅣ L=11m |
262 |
枚 |
| 切張・腹起工 |
H300 |
120 |
ton |
 |
|
 |

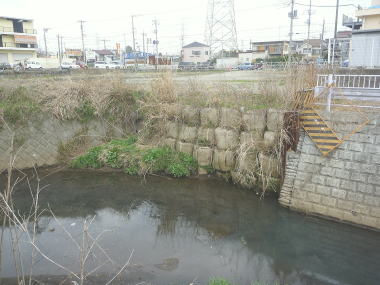

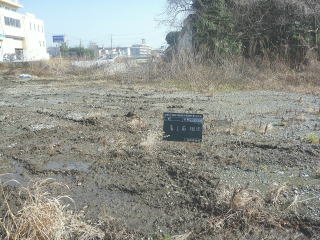

| 着工前 |
|
着工前 |
 |
|
 |

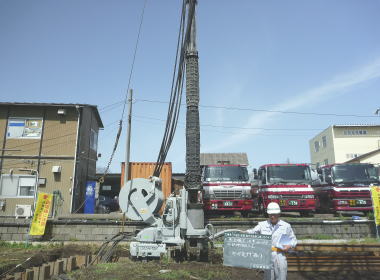

| SPⅣ 11.0m ｵｰｶﾞｰ併用圧入工 |
|

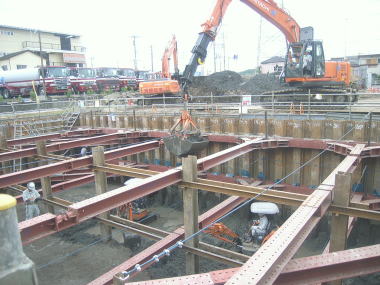

一次掘削 |
 |
|
 |

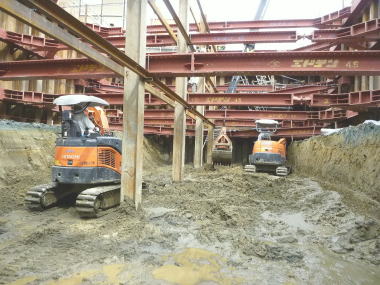

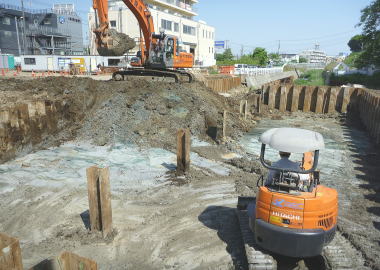

| 二次掘削 |
|
三次掘削 |
 |
|
 |

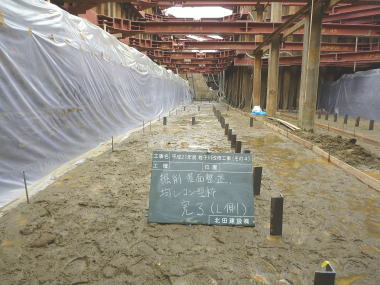

| 床付け完了 |
|

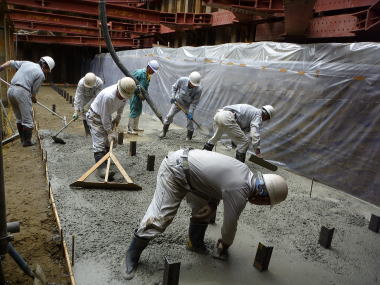

均しｺﾝｸﾘｰﾄ打設 |
 |
|
 |
| 底版ｺﾝｸﾘｰﾄ打設 |
|

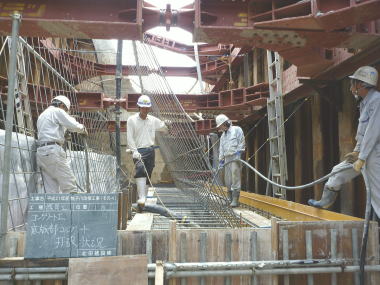

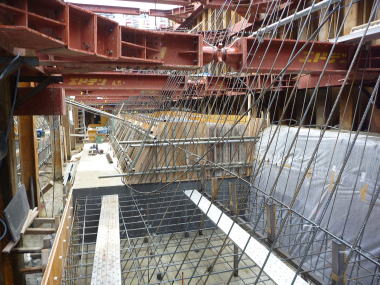

鉄筋組立完了 |
 |
|
 |

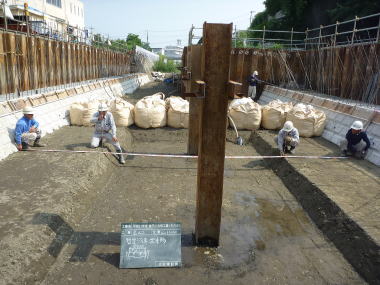

| 底版の出来形の確認 |
|

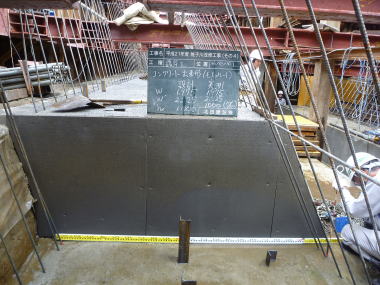

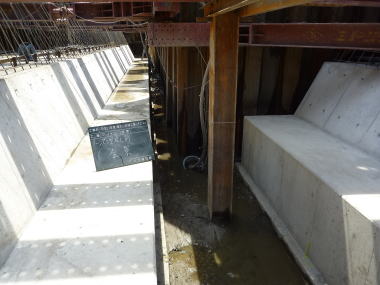

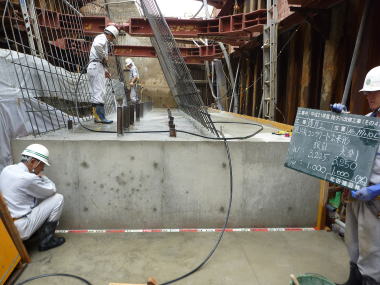

躯体コンクリートの出来形の確認 |
 |
|
 |

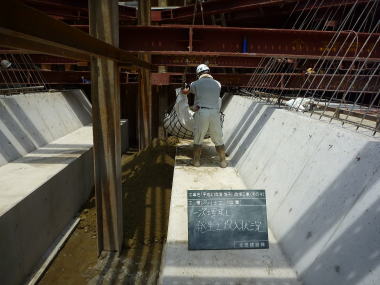

| 一次埋戻工の事前の状況 |
|
一次埋戻工（発生土）の投入状況 |
 |
|
 |
| 二次埋戻し施工前 |
|

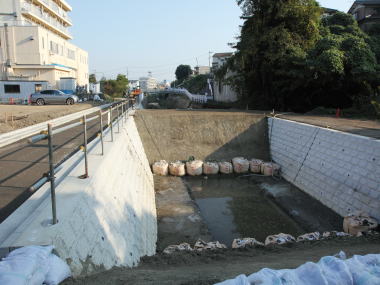

暫定河床出来形 |
 |
|
 |

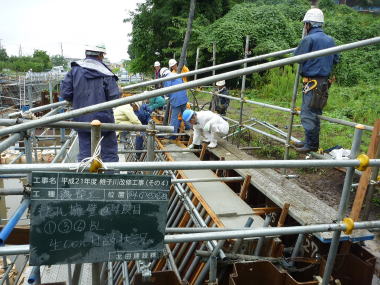

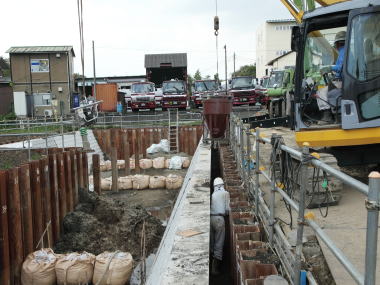

| もたれ擁壁のコンクリート打設状況 |
|

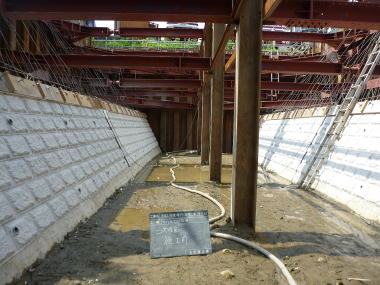

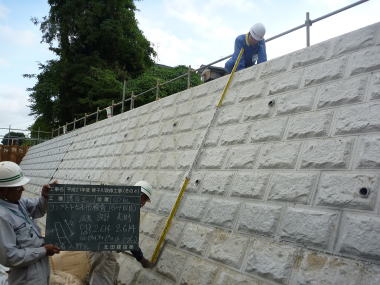

もたれ擁壁の出来形確認 |
 |
|
 |

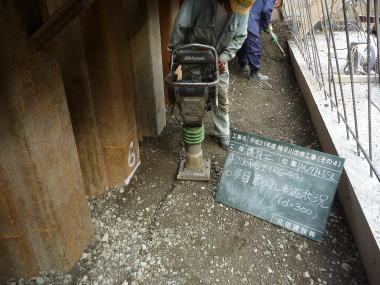

埋戻し土の転圧
|
|
埋戻し土の投入状況 |
 |
|
 |

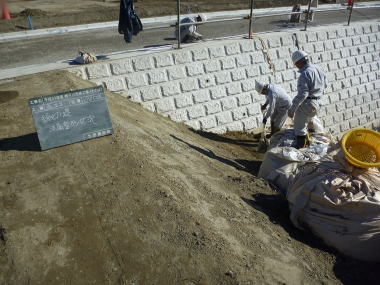

| 裏込め砕石の転圧 |
|

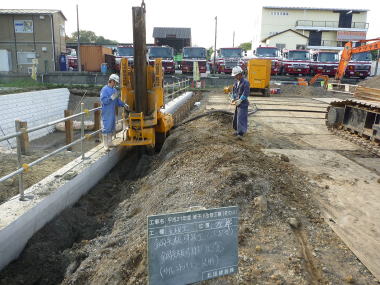

サイレントパイラーによる鋼矢板引抜き工 |
 |
|
 |
| 締切堤の法面整形状況 |
|

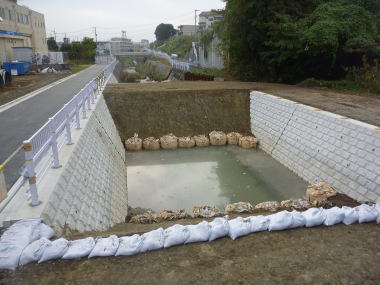

締切堤の完成 |
 |
|
 |

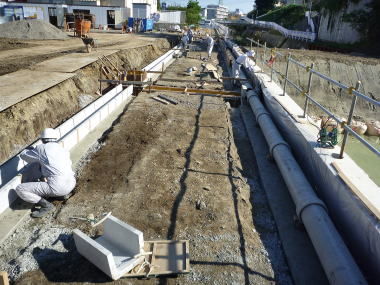

| 管理用道路の排水工 |
|

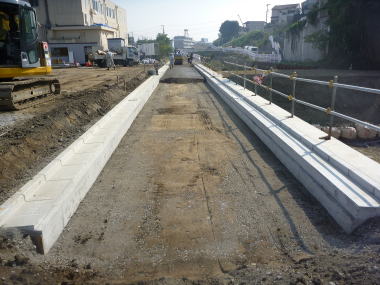

管理用道路の路床 |
 |
|
 |

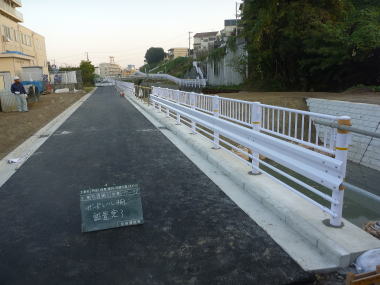

| 舗装・ガードレールの完成 |
|
竣工 |
